3000觸摸顯示屏系列嵌入式微系統計算機。該系列拉力試驗機采用32位高速嵌入處理器，并且采用高集成的數字外圍電路，使該系統具有高速處理能力，體積小巧等優點；并采用24位的高精度AD器件，滿足了用戶對試驗精度的要求。該產品針對材料物理測試而專門開發的圖形軟件，使用戶的測試試驗更加容易進行。

性能：測力精度200000碼(7檔)

拉力試驗機軟件的使用與操作

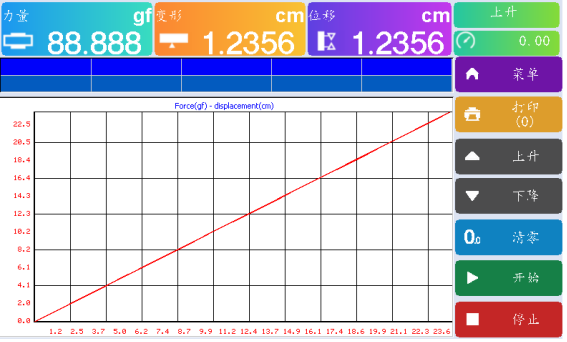

4.1.試驗操作目錄

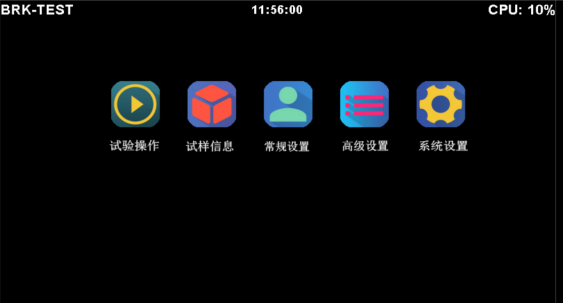

4.2.主菜單目錄

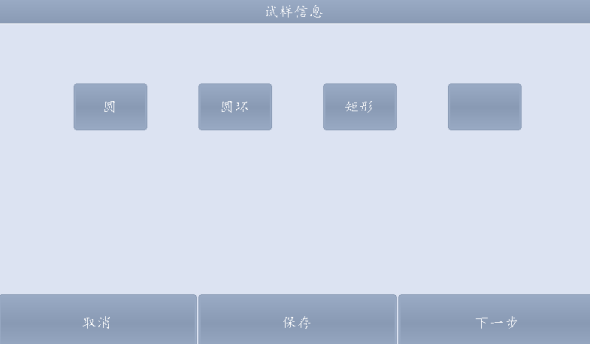

4.3.試樣信息 （設置材料形狀及尺寸）

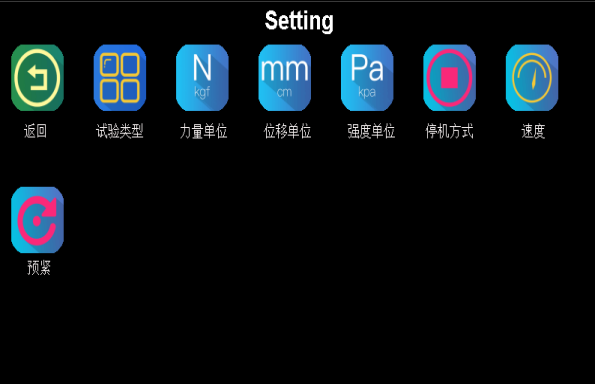

4.4.常規設置（設置試驗類型、單位、速度）

4.5.高級設置（設置是否自動返回、保護及測試清零）

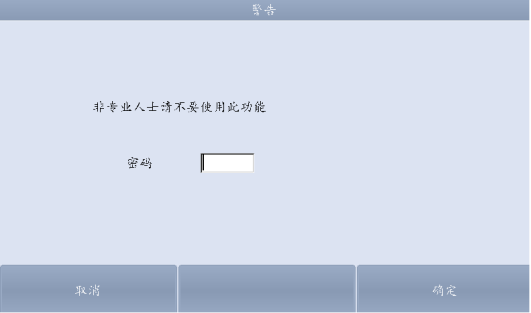

4.6.系統設置（調試人員或校準人員專用，密碼1199.非專業人士請勿進入，損壞參數概不負責）

4.7拉力試驗機軟件的使用與操作步驟：

調節好限位，打開機器電源，等待顯示屏正常，點動“上升”或“下降”試機看機器是否正常，上升和下降分為兩種速度，點1次是慢速，點2次是快速。

1. 設置“試驗類型”“力量單位”“位移單位”“強度單位”“停機方式”“速度”。

  2.選擇試樣形狀，再輸入尺寸，如有測延伸率，必須要輸入標距尺寸。

3.進入試驗操作主界面，按上升或下降鍵調整好夾具之間的距離，夾好試樣（如有測延伸率用到大變形引伸計請把引伸計與試樣夾好注意標距，如果不用引伸計測延伸率那標距為上下夾具口的距離）。

4.點“清零”，“開始”機器為正常試驗工作。

5.試驗結束后，在曲線圖的上方會有結果顯示，或點“打印”鍵有結果顯示

6.可以多次連續做試驗在“打印”鍵點開后有每次試驗的結果數據。

7.“打印”鍵里有結果管理設置，可刪除某一項的結果數據（錯誤數據），或直接打印結果。
