產品介紹
注塑制樣機是一個機械設備。通常由注射系統、合模系統、壓壓傳達動系統、電氣控制系統、潤滑系統、加熱及冷卻系統、安全監測系統等組成。
注射系統是注塑機最主要的組成部分之一，一般有柱塞式、螺桿式、螺桿預塑柱塞注射式3種主要形式。目前應用最廣泛的是螺桿式。其作用是，在注塑料機的一個循環中，能在規定的時間內將一定數量的塑料加熱塑化后，在一定的壓力和速度下，通過螺桿將熔融塑料注入模具型腔中
產品特點
1、人性化的工作臺面高度設計，適合大型機種，操作舒適，從而減少操作者的勞動強度，提高工作效率。
2、注塑機采用氣動操作設計，實現快速、簡單、維修簡易的要求。3、模板與機柱的活動部位，采用高剛性銅制襯套，實現運動順暢和使用壽命長精度高的需求。4、注塑系統采用氣動雙導柱設計，運動平穩，射出精度高。5、加料采用手動加料。6、臺口鉗模具安裝、拆卸方便，可大幅度提高產量與工作效率。7、調模單獨側面控制、從視角方便、人性化角度方便快速調換模具。8、人性化設計射臺升降系統，方便、快速、省時省人力調模或換模。
產品參數
型號 | QL-1775D-20 | QL-1775D-40 | QL-1775D-60 |
溫度范圍 | RT?450℃（±3℃）【極限450度】 |
|
|
柱塞直徑【mm】 | 25mm | 35 | 45 |
最大壓縮行程約mm】 | 150mm |
|
|
加熱腔尺寸【約mm】 | 25 * 110 | 35 * 110 | 45 * 110 |
最大射出量【約】 | 20g | 40g | 60g |
注塑壓力 | 1T | 1T | 2T |
注塑時間 | 0-9999s【可設置】 |
|
|
模腔結構 | 可抽換是模腔，有效防止物料相互污染。 |
|
|
安全保護 | 防護門+安全光柵【選配報價單為準】 |
|
|
模具安裝最大尺寸約 | 200 * 160 * 210 | 200 * 200 * 210 | 210 * 200 * 210 |
機器重量【約kg】 | 35 | 55 | 65 |
功率 | 800w | 1000w | 1200w |
電壓 | 220V/ 60HZ |
|
|
氣源 | 0.6mpa |
|
|
控制方式 | 氣動 |
|
|
外形尺寸【約】 | 550 * 600 * 1300 | 600 * 660 * 1400 | 650 * 660 * 1550 |

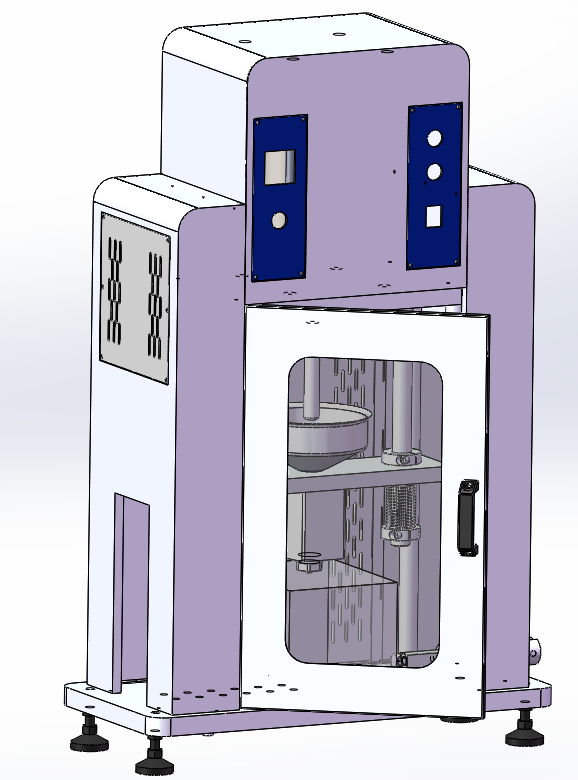

結構圖片

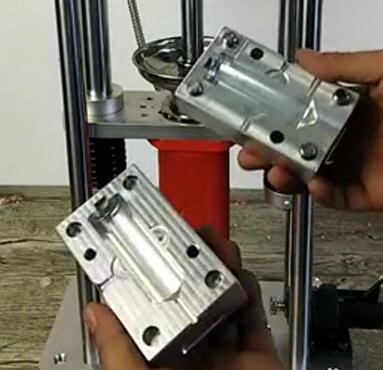

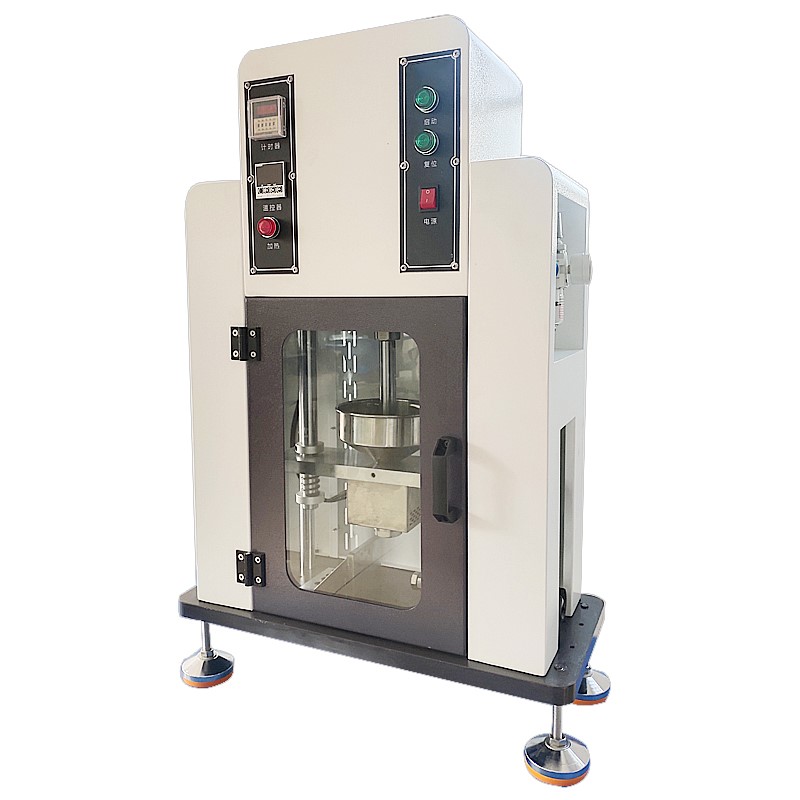

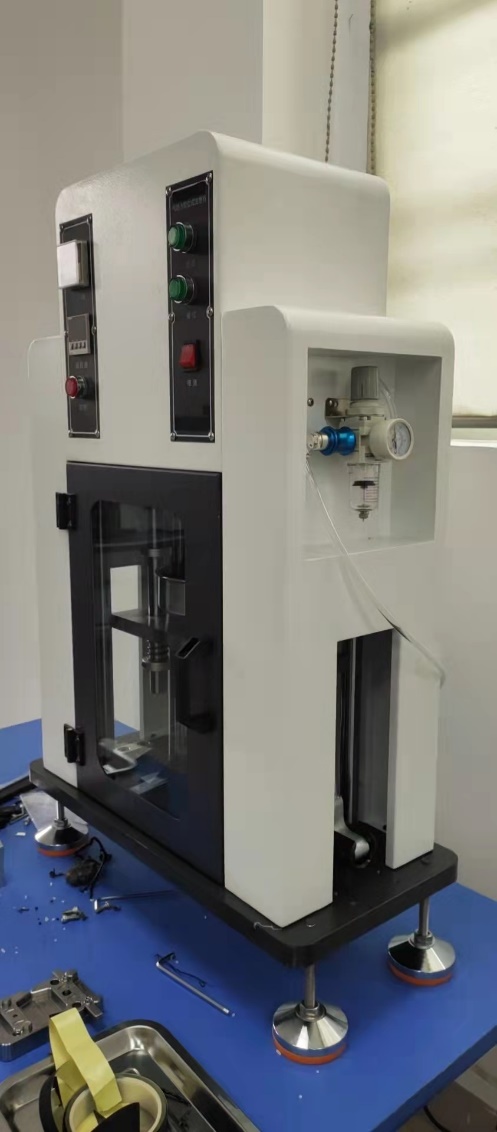

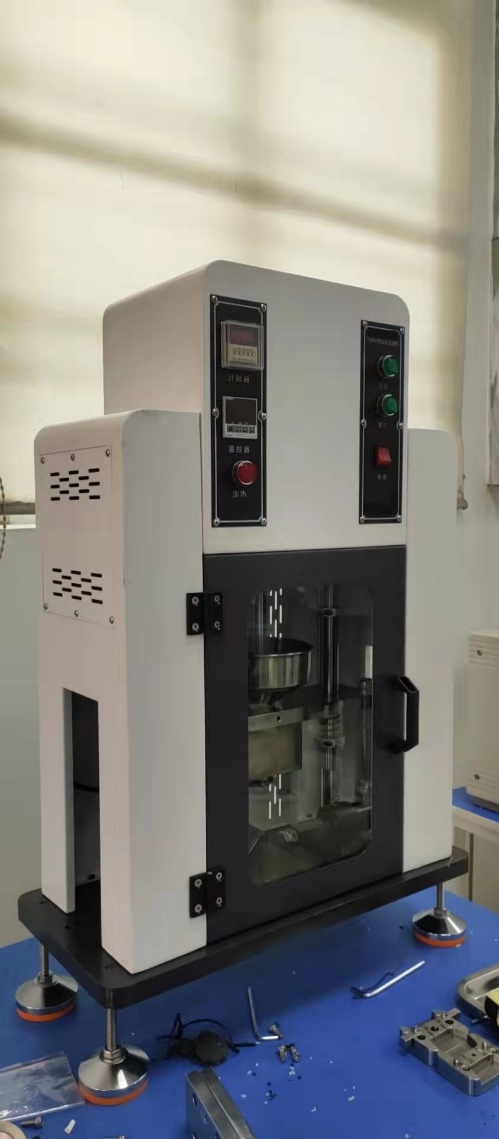

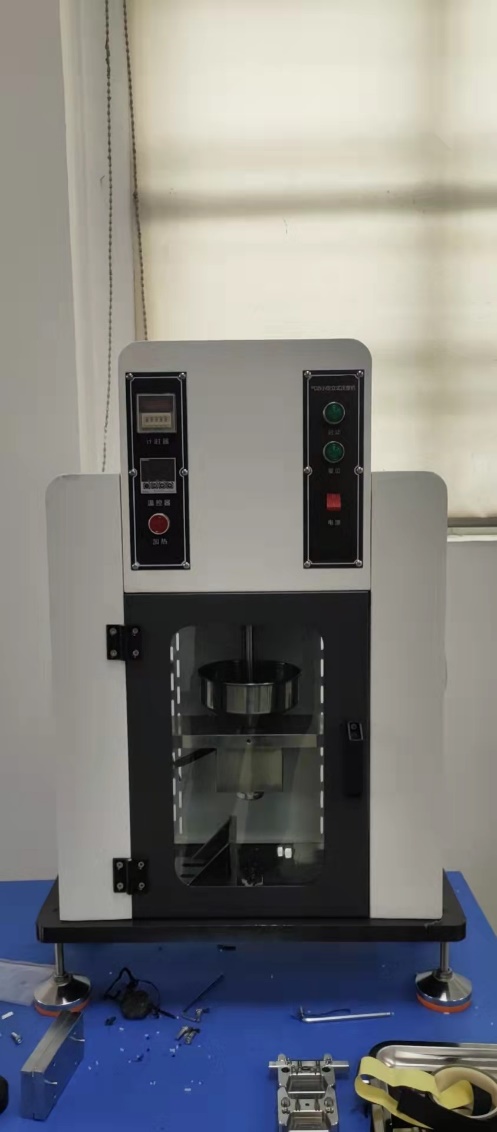

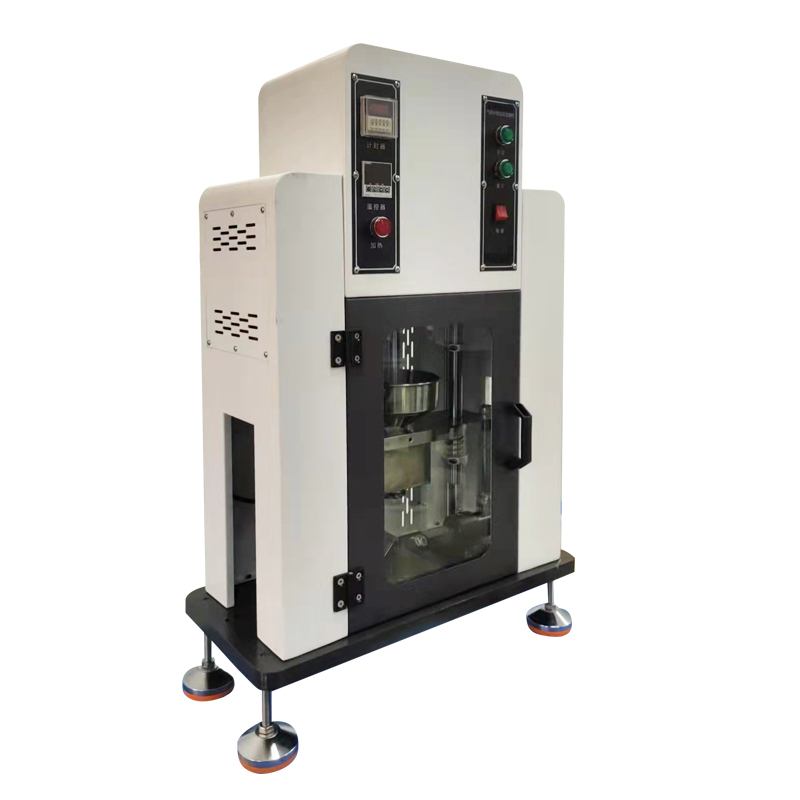

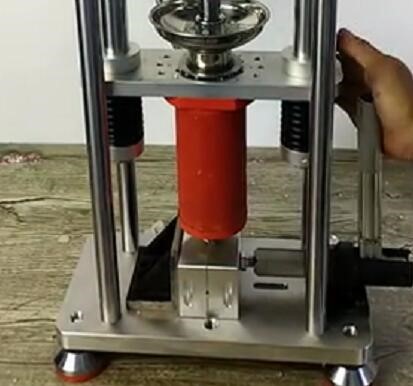

產品實拍
